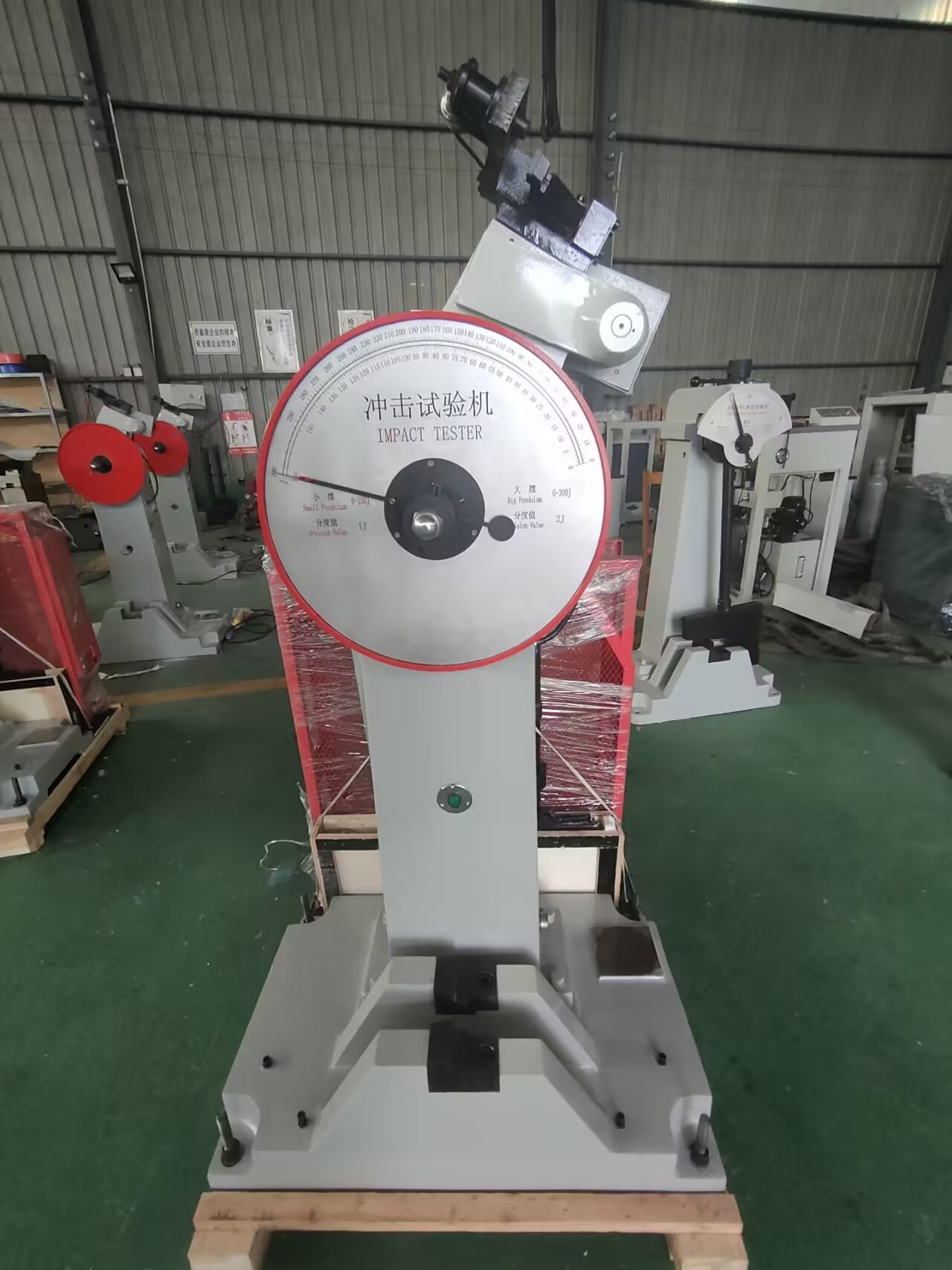

    JB-300手动冲击试验机
    添加时间:2023/10/12     阅读次数:134

    JB-300手动冲击试验机

    技术方案



    一、设备型号及名称

    JB-300手动冲击试验机

    二、设备用途

    该设备用于测定金属材料在动负荷下抵抗冲击的性能,以便判断材料在动负荷下的性质。利用摆锤冲击前位能与冲击后所剩余位能之差在度盘上显示出来的方式,得到试样的吸收功。最大冲击能量为300J,所用试样断面为(10×10)mm。操作上采用手动控制,操作简便,工作效率高。

    JB-300手动冲击试验机

    三、适用标准

    1.GB/T 3808-2018  《摆锤式冲击试验机的检验》

    2.JJG 145-2007    《摆锤式冲击试验机》

    3.GB/T 229-2007   《金属材料夏比缺口冲击试验方法》



    四、主要技术参数

    手动冲击试验机

    设备型号

    JB-300

    冲击能量

    300J

    150J

    度盘刻度范围及分度值

    能量范围

    0-300J

    0-150J

    每小格分度值

    2J

    1J

    摆锤力矩

    M=160.7695N.m

    M=80.3848N.m

    摆锤预扬角

    135°

    摆轴旋转中心至冲击点(试样中心)距离

    800mm

    冲击速度

    5.0m/s

    试样支座跨距

    40mm

    支座钳口圆角

    R(1.0~1.5)mm(1mm为特殊订货)

    刀刃曲率半径

    R(2.0~2.5)mm(8mm为特殊订货)

    试样支座支撑面倾角

    11°

    冲击刀刃夹角

    30°

    冲击刀刃厚度

    16mm

    试样规格

    10×10×55 mm(厚度7.5、5 mm为特殊定货)

    主机外形尺寸(长×宽×高)

    700×510×1350mm

    主机重量

    320kg



    五、性能特点

    1.本机主体及底座采用铸钢材料铸造而成,稳定性好,保证了整机的运行精度。

    2.本机采用国际流行方形摆锤结构,经过三维软件造型设计分析,保证了打击中心及摆锤力矩准确性。

    3.摆轴采用悬臂梁结构支撑,结构简单,易于安装。

    4.手动操作,无需电源,成本低。

    5.采用高级汽车专用漆喷涂设备外表面,美观大方。



    六、标准配置

    1.300J主机                          一台

    2.300J摆锤                          一个

    3.跨距找正板                         一个

    4.试样对中器                         一个

    5.拆卸器                             一个(换摆用)

    6.地脚螺栓                           四个

    标签:JB-300手动冲击试验机
