    1000NM高温微机控制扭转试验机
    添加时间:2024/4/10     阅读次数:94

    1000NM高温微机控制扭转试验机

    产品型号:NDW-1000NM

    一、试验机简介

    该机主要用于金属材料及螺栓、工具、制成品、结构件、传动轴等汽车零部件在室温下或者特殊环境下的扭转力学性能的检测,也可用于非金属材料及制成品的扭转破坏等性能试验。被测试试样安装在可调整空间的夹具之间,可适应不同的被测试试样扭转力学性能的试验。

    执行标准:GB/T 10128 《金属材料室温扭转试验方法》,JJG 269《扭转试验机检定规程》等

    应用行业:计量质检、冶金钢铁、机械制造、汽车零部件、高等院校、科研实验所、商检仲裁、技术监督部门、建材陶瓷等行业。

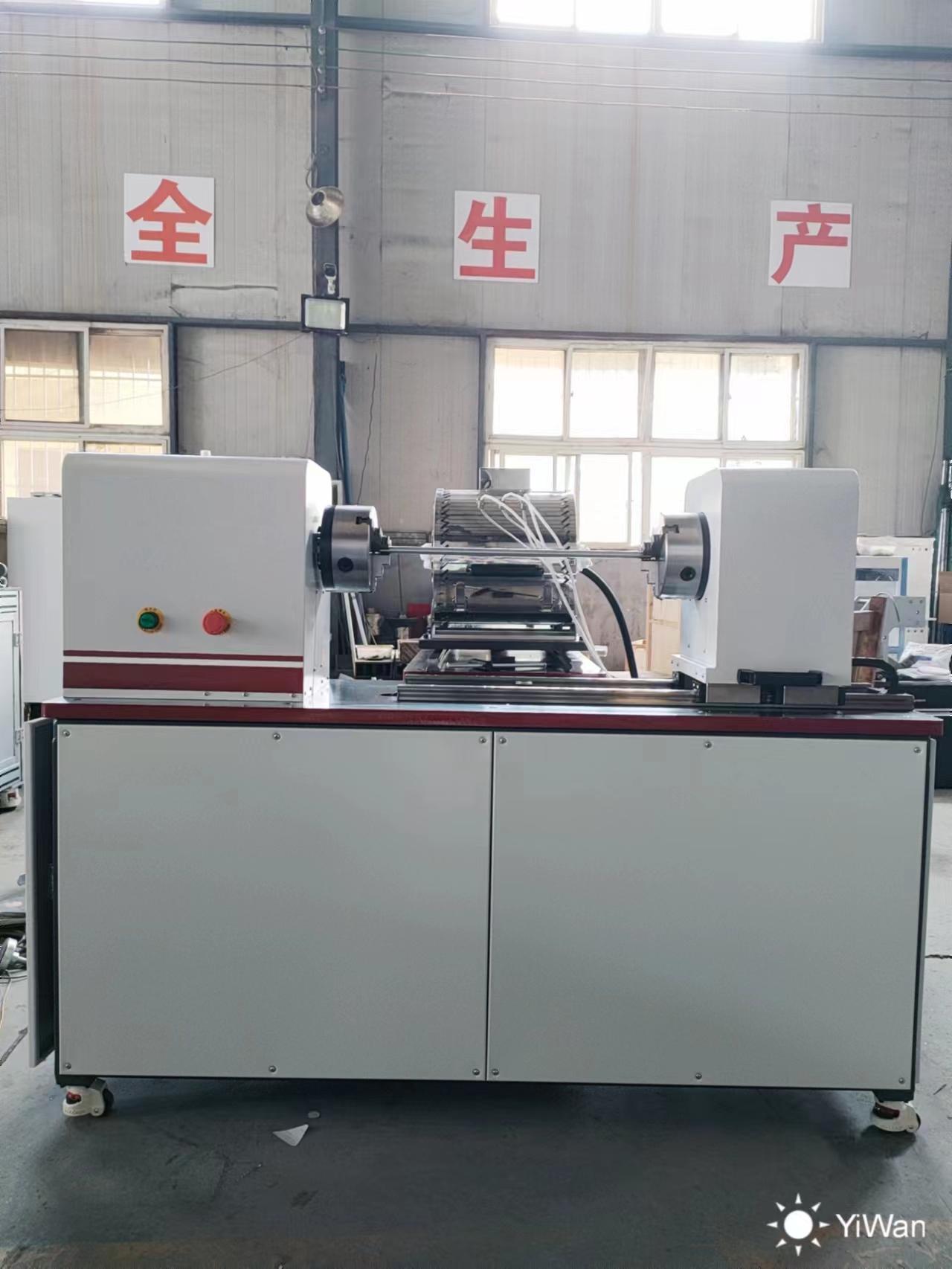

    1000NM高温微机控制扭转试验机

    二、主机结构及电气系统介绍

    1主机

        主机采用卧式结构。试验空间可调整端-扭矩盘连接传感器为扭矩采集端,另一端加载为精密数控伺服电机通过摆线减速机传动带动加力盘转动,通过对试样加载将扭矩传到扭矩盘端来进行试验,扭矩采集端通过移动可沿直线导轨移动,用于调整试验空间,便于夹持试样。

    2传动系统

    通过采用精密数控伺服电机和驱动器,通过摆线减速机均匀输出,保证试验过程的宽范围速度连续调节和均匀加载;

    3扭矩及扭角的检测

    采用高精度扭矩传感器,可正反两方向测量扭矩;扭转角的输出是通过角度位移传感器采集输出,保证显示角度的真实有效。通过计算机数据采集处理系统,将采集到的传感器信号处理后在计算机屏幕上显示。

    4测量控制系统:

    试验机采用计算机控制操作,软件同步显示被测试试件的扭矩-时间、扭角-时间、扭矩-扭角、扭矩-转角等曲线;实时显示角度、扭矩、扭矩峰值等参数。

    5试验过程

    整个试验过程采用基于Windows平台、使用以图形为界面的视窗式操作软件,由键盘输入试验参数,鼠标操作虚拟按钮,自动完成全部试验过程。

    试验结果可形成多种报表格式,方便打印、分析试验结果。

    三、 主要技术性能指标

    ●可选传感器最大量程(Nm):1000、2000

    ●扭矩测量范围:1%-100%FS

    ●扭矩最小读数值(Nm): 0.01

    ●试验扭矩分辨率 1/±300000

    ●扭矩示值相对误差:≤±1.0% (正转和反转两个方向)

    ●扭矩重复性相对误差:≤1.0%(正转和反转两个方向)

    ●转角测量范围 0-10000°

    ●转角示值相对误差:≤±1% (正转和反转两个方向)

    ●扭角(小角度测量)显示最小分辨率:0.01°

    ●转角最小读数值:0.01°

    ●试验转速:0.05-720°/min

    ●扭转速度示值相对误差:≤±1% (正转和反转两个方向)

    ●扭转速度示值重复性误差:≤1.0%

    ●加力盘、扭矩盘间距离(mm):0~500

    ●两夹头的同轴度(mm):≤Φ0.3

    ●试样夹持直径:按实际试样定制

    ●电源:AC 220V±10%,50Hz;

    ●试样夹持方式:按用户试样提供夹具一套

    ●试验级别:1级

    ●主机净尺寸(mm):1400*400*1000

    ●主机重量(kg):400

    四、试验机的工作环境要求

    1 在室温100C~350C范围内;对温度要求严格的试验,试验温度应为:23℃±5℃

    2 相对湿度不大于80%;

    3在稳固的基础上正确安装;

    4 在周围无振动、无腐蚀性介质和无强电磁场干扰的清洁的环境中;

    5 电源电压的波动范围不应超过额定电压的10%。

    五、试验机主要配置

    1、主机一台:高强度加厚钢板

    2、试验机夹头、夹块一副(按试样定制)

    3、高精度直线导轨及滑块1套   台湾上银品牌

    4、精密数控伺服电机1套     东菱技术

    5、电机驱动器控制系统 1套   东菱技术

    6、精美钣金包含底座

    7、高精度减速机1套  江苏常州

    8、高精度双向扭矩传感器    济南硕嘉/泰钦

    9、角度传感器  长春亿舜

    10、商用计算机:联想台式机

    11、打印机:彩色喷墨打印机

    12、信息采集卡(已插入计算机内)、试验机控制软件1套

    13、技术资料(使用说明书、合格证明书、装箱单)各1套

    14、硅胶垫、随机工具1套
